Productinformatie
Veiligheidsarmaturen spelen een centrale en belangrijke rol in de verwarmingsinstallatietechniek. Drukvaten zoals verwarmingsketels of boilers worden tijdens bedrijf belast met druk en temperatuur. De veiligheid van personen en installaties moet te allen tijde gewaarborgd zijn. Bij storingen moeten de armaturen veilig ingrijpen en zo mogelijke gevaren voorkomen.

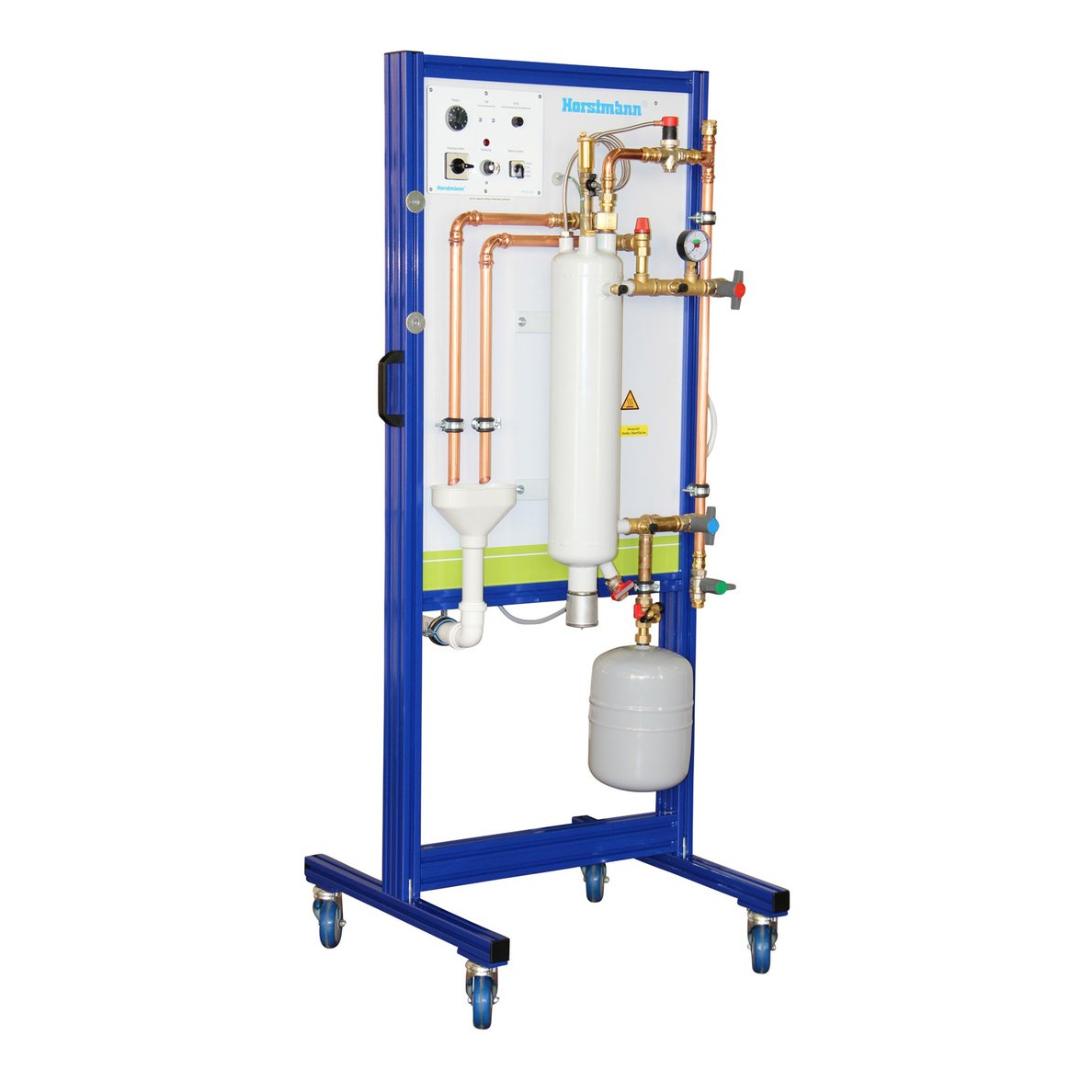

Met dit model kan de leerling bekend raken met diverse veiligheidsvoorzieningen. Door realistische verwarming worden de verschillende beveiligingen geactiveerd. Hierdoor worden de werking en het regel- en aanspreekgedrag van de afzonderlijke componenten inzichtelijk.
Het consequente gebruik van originele onderdelen garandeert een directe koppeling met de praktijk.
Het model gebruikt de volgende componenten:
- Drukvat (“boiler / ketel”)
- Elektrisch verwarmingselement 400V
- Membraanexpansievat
- Veiligheidsventiel
- Thermische beveiliging
- Veiligheidswarmtewisselaar
- Temperatuurregelaar, temperatuurbegrenzer, veiligheidstemperatuurbegrenzer
- Elektrische unit met bedrijfsmodusschakelaar
- Digitale thermometer met magneethouder
Leerinhoud / Oefeningen
- Diverse veiligheidsvoorzieningen in verwarmingsinstallaties, boilers en vastebrandstofketels
- Werking, regelgedrag en aanspreekgedrag
- Onderscheid tussen beveiligingen: mechanische kracht en thermische activering
- Demonstratie van ketel- en boileropwarming
- Uitzetting van vloeistoffen bij verwarming
Technische specificaties
| Afmetingen | ca. 700 x 1750 x 700 mm (B x H x D) |
| Gewicht | ca. 55 kg |
| Voedingsspanning | 400V / 16A |
| Koudwateraansluiting | DN20 – 3/4” |
| Afvoeraansluiting | DN15 / DN20 / trechtersifon DN50 |
