Productinformatie
Met de PCT-100 kan het volgende bestudeerd worden:
- Besturing van discrete processen
- Temperatuur, Niveau, Druk en Flow
- PID-besturing
- Grafische bewaking van real-time processen
De PCT-100 Proces Control Trainer is een tafelmodel en representeert een systeem zoals we dat in de huidige procesindustrie tegenkomen. Om te beginnen bestaat de PCT-100 uit een procesmodule en een besturingsunit met een interactief besturingsprogramma. Daarnaast heeft de besturingsunit een afbeelding van de procesmodule op de frontplaat en bevat foutschakelaars. Verder kan de unit verbonden worden met een PC (USB), een PLC of een PID-besturing.

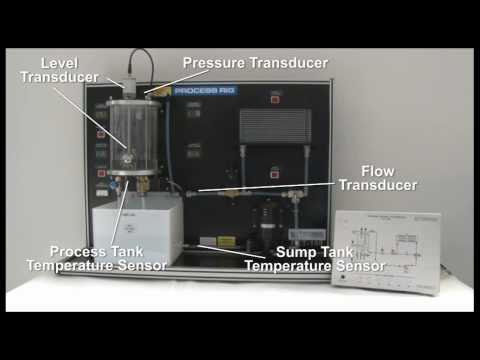

Wat betreft de werking: vloeistof in een opvangbak wordt rondgepompt naar een procestank, waarbij het niveau, de temperatuur en de druk kunnen worden gecontroleerd met behulp van sensoren. Op diverse punten zijn digitale displays geplaatst die de verschillende waarden duidelijk aangeven; tegelijkertijd worden deze waarden ook naar de besturingsunit gestuurd. Bovendien wordt de vloeistof afgekoeld door middel van luchtkoeling.
De PCT-100 geleverd inclusief opdrachten.
Leerdoelen:
- Basisprincipes:
- Aan/uit-regeling
- Open- en gesloten-lusregeling
- Eerste-orde systemen
- Wiskundige modellen en analyse:
- Overdrachtsfuncties
- Blokschema’s
- Systeemprestatie en stabiliteit
- Transiënte respons
- Eindwaardestelling
- Routh-Hurwitz test
- Frequentierespons:
- Bode-diagrammen (amplitude & fase)
- Nyquist-diagrammen
- Procesmodellering:
- Modellen op basis van staprespons
- Frequentierespons
- Tijdsdomeintests
- Regeltechnieken:
- PID-regelaars (P, I, D-termen)
- Multi-term regeling
- Ziegler-Nichols tuning
- Digitale regeling:
- Analyse van digitale regelsystemen
- Puls-overdrachtsfuncties
- Z-transformaties (incl. eindwaardestelling)
- Stabiliteit van gediscretiseerde systemen
- Inverse Z-transformatie
- Digitale regelaars (drie-term)
- Effecten van sampling
