Productinformatie
De PCT-200 is een onafhankelijk Proces Control en instrumentatie systeem, die een voorstelling geeft van vele industriële processen die worden gebruikt in de chemische, olie-, voedsel, water en andere procesindustrie. De PCT-200 maakt gebruik van state-of-the-art intelligente proces instrumenten en actuatoren die in een netwerk communiceren, met behulp van Profibus PA en DP, met een PLC.
De PLC kan worden geconfigureerd om een aantal verschillende regelstrategieën voor flow en niveauregeling via cascade, feed-forward en multivariabele strategieën te implementeren. De PCT-200 biedt ook aparte niveau alarmen en proces- en apparatuurtemperatuur bewaking. Verder is de besturing verbonden, via een Ethernet (LAN), met een PC en gateway die Supervisory Control en Data Acquisition (SCADA) bewaking en besturing van het proces biedt. Asset management tools zijn ook beschikbaar op de PC voor de kalibratie, diagnostiek, preventief onderhoud en andere bedieningstaken.
Belangrijkste kenmerken:
- Voldoet aan de eisen voor Cyber Physical Systems, IoT en Industrie 4.0
- Volledig zelfstandig werkende vloerstaande unit met wielen voor mobiliteit
- Compleet met PLC en SCADA-software, eenvoudig te verbinden met PC via Ethernet
- Transparante tanks en leidingen voor duidelijke observatie van het proces
- Industriële instrumenten, actuatoren en sensoren
- Kalibratie en monitoring van transmitters en regelventiel
Bestaat uit:

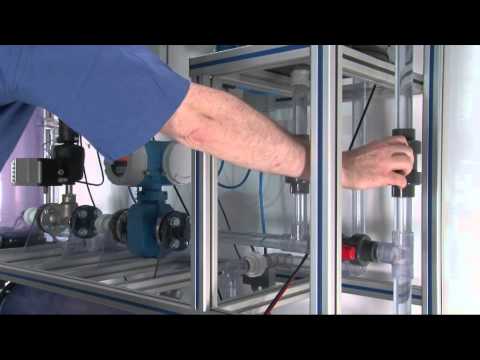

- PCT-200 “Process Control and Instrumentation” opgebouwd uit 40 x 40 mm aluminium profielframe met verrijdbare wielen, 1-inch transparante PVC-leidingen en transparante PVC-reservoirs
- Regelkast met venster
- Venturi-buis
- Driefasenpomp
- Drukregelaar met manometer
- Handmatige regelventielen
- Curriculumhandleiding
- Driefasen-frequentieomvormer
- Fieldbus-koppelaar
- PLC-programmeersoftware
- Ethernet-gateway
- Ethernet-switch
- Asset management software
- Ultrasone niveautransmitter
- Temperatuurtransmitter
- Differentiaaldruktransmitter
- Elektromagnetische flowmeter
- Druktransmitter
- Globale regelklep met positiebepaling
