Productinformatie

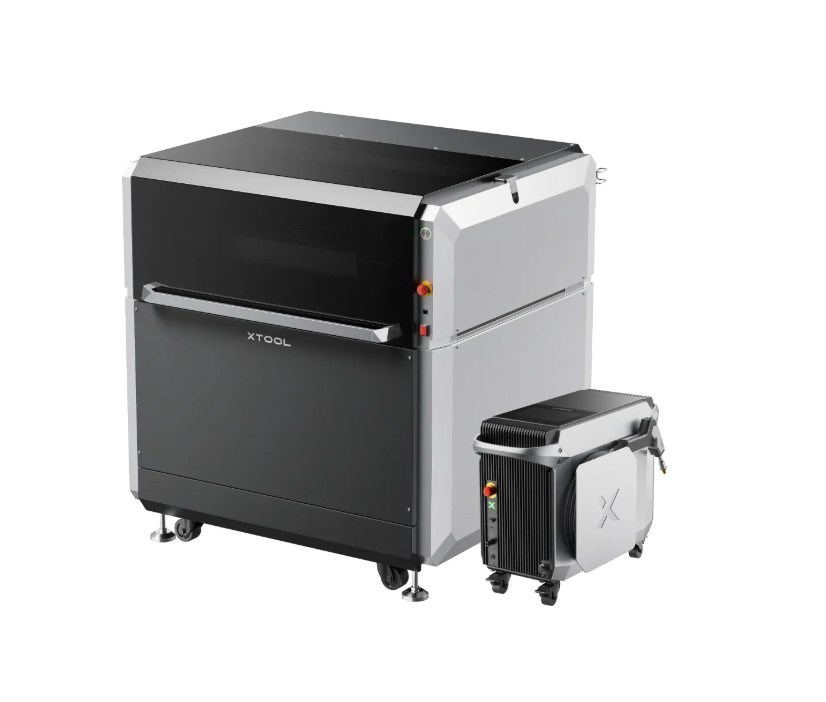

De xTool MetalFab 1,2 kW combineert fiberlaserlassen met CNC-gestuurd snijden, reinigen en graveren. Hierdoor kunnen uiteenlopende metaalbewerkingen met één flexibel machinesysteem worden uitgevoerd. De CNC-snijtafel heeft een werkbereik van 610 × 610 mm en een beschikbare Z-hoogte van 90 mm.
Dankzij het krachtige 1.2kW fiberlasersysteem is de MetalFab geschikt voor professioneel lassen en snijden van onder andere roestvast staal, koolstofstaal, verzinkt plaatstaal, aluminium, messing en titanium. De laserlasunit kan daarnaast worden gebruikt voor het handmatig verwijderen van roest, verf en andere oppervlaktelagen.
De machine is ontwikkeld voor werkplaatsen, technische opleidingen, prototyping, onderhoudswerkzaamheden en kleinschalige metaalproductie. De geïntegreerde software bevat vooraf ingestelde materiaalparameters, waardoor instellingen snel geselecteerd kunnen worden en de instapdrempel lager is dan bij traditionele handmatige laserlas- en snijsystemen.
Alles-in-één metaalbewerkingssysteem
Met de xTool MetalFab kunnen meerdere bewerkingen binnen één workflow worden uitgevoerd:
- Fiberlaserlassen
- Handmatig lasersnijden
- CNC-gestuurd lasersnijden
- CNC-graveren van geschikte metalen
- Verwijderen van roest en oppervlaktelagen
- Reinigen van metalen oppervlakken
- Prototyping en productie van metalen onderdele
Belangrijkste kenmerken
- 1.200 W fiberlaser voor lassen, snijden en reinigen

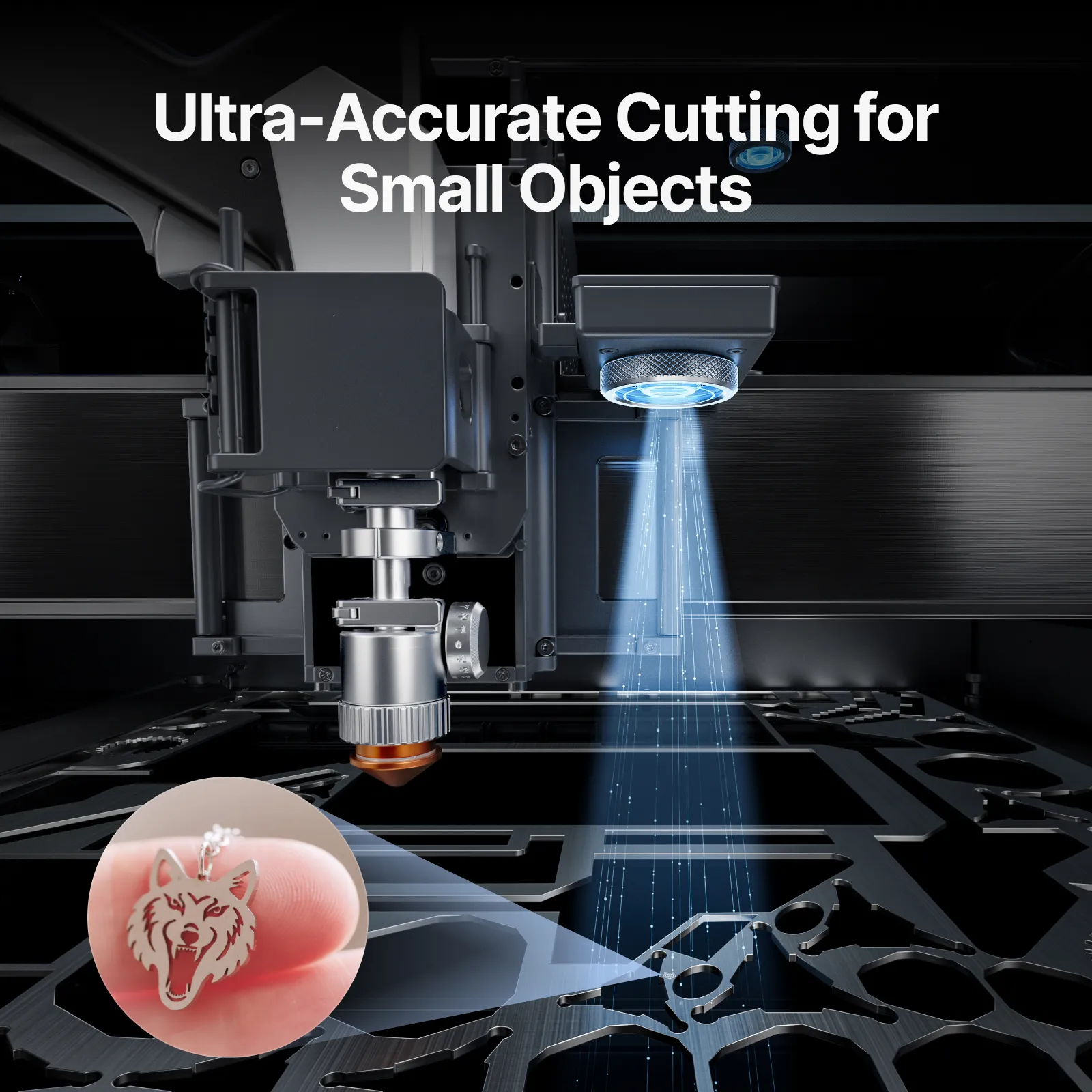

- CNC-werkbereik van 610 x 610 mm met dubbel camerasysteem voor nauwkeurige positionering en materiaalbesparing
- Z-werkhoogte van 90 mm
- Lassen, CNC-snijden, reinigen en graveren met één systeem
- Geschikt voor diverse staalsoorten, RVS, aluminium, messing en titanium
- Minimale materiaaldikte vanaf 0,2 mm
- Maximale CNC-werksnelheid van 400 mm/s
- Opgegeven nauwkeurigheid van 0,1 mm
- Slim camerasysteem voor positionering en materiaalbenutting
- Ingebouwde materiaalparameters in de software
- Luchtgekoelde laserlasunit
- Aanbevolen procesgas: stikstof of argon
- Laspistool met kabel van 5 meter
Technische specificaties

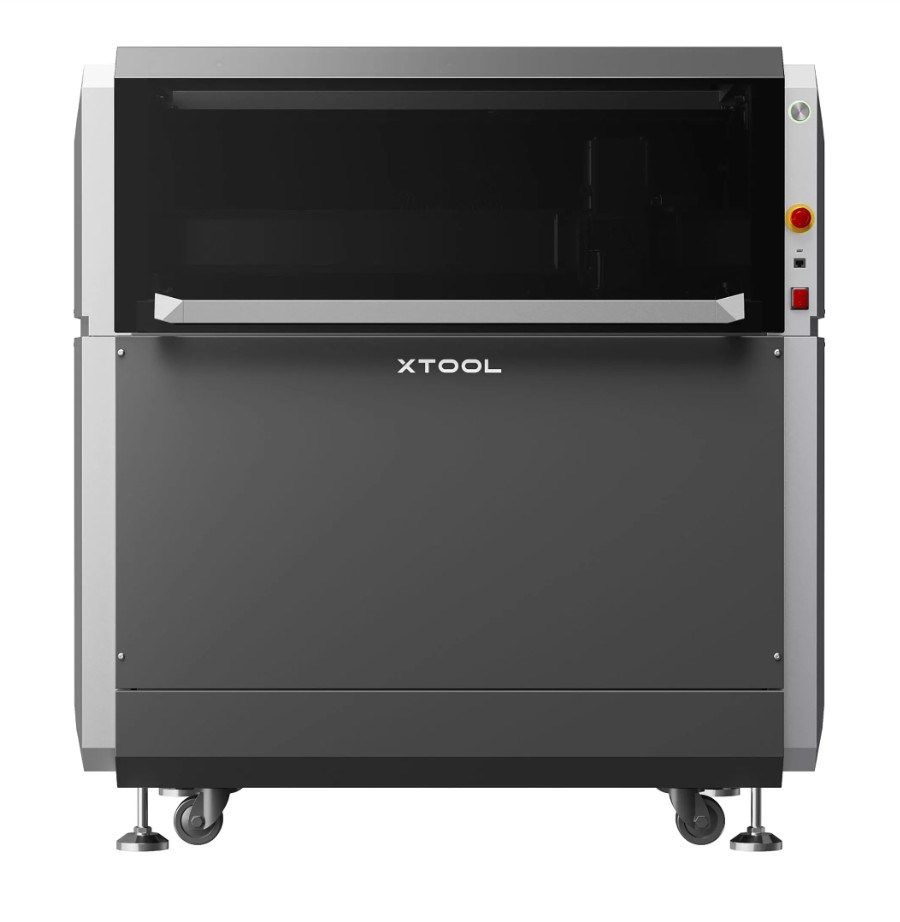

| Machinetype | Fiber laser-/lasmachine met gesloten CNC-behuizing |
|---|---|
| Laservermogen | 1,2 kW |
| Lasertype | Fiberlaser |
| Bewerkingen | Lassen, snijden, reinigen, roest verwijderen en CNC-graveren-/snijden |
| Werkbereik X x Y | 610 x 610 mm |
| Maximale werkstukhoogte | 90 mm |
| Maximale CNC-werksnelheid | 400 mm/s |
| Nauwkeurigheid | 0,1 mm |
| Minimale materiaaldikte | 0,2 mm |
| Geschikte materialen | RVS, koolstofstaal, verzinkt staal, aluminium, messing, titanium, magnesium-, nikkel- en zinklegeringen |

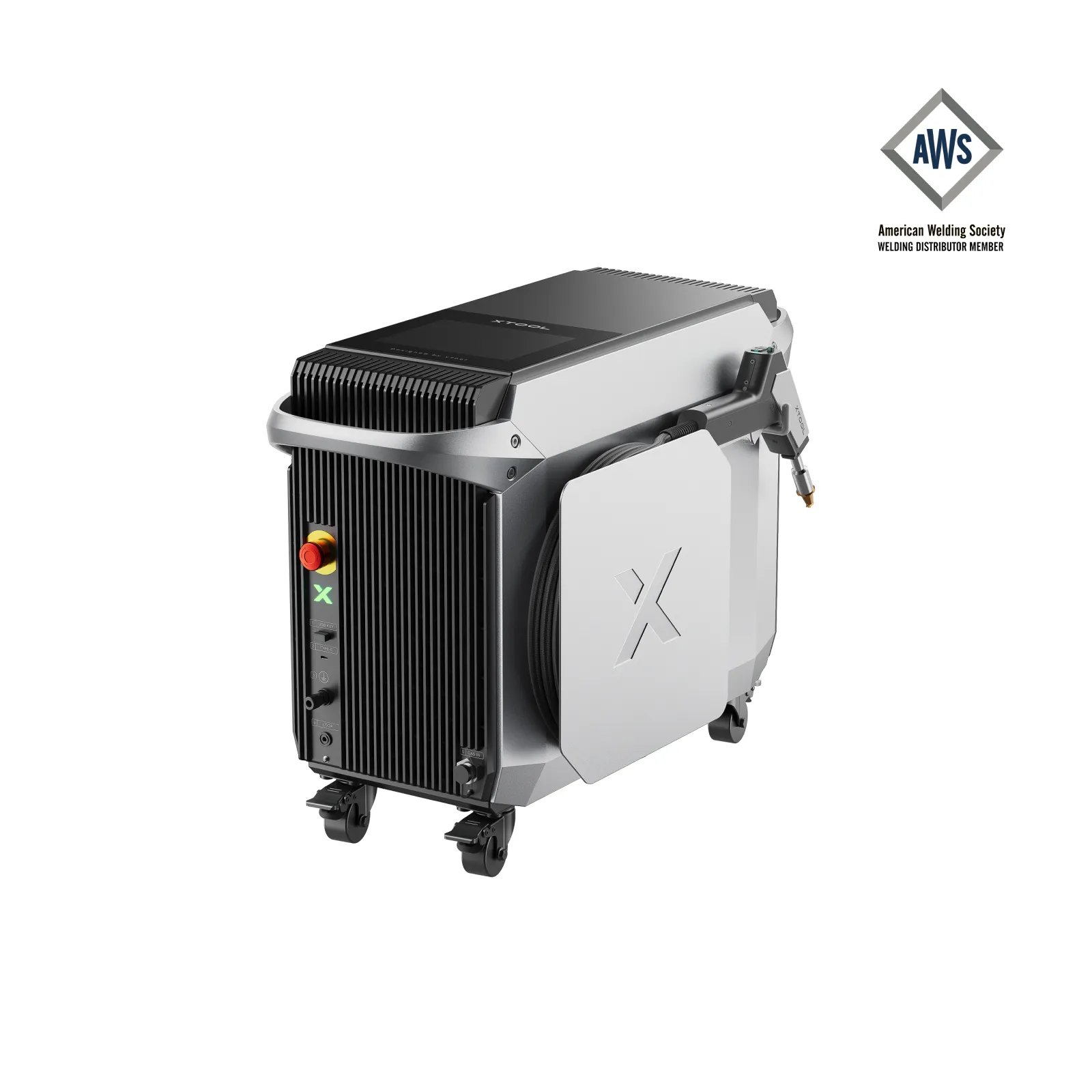

| Koeling laserlasunit | Luchtgekoeld |
| Aanbevolen procesgas | Stikstof of argon |
| Kabellengte laspistool | 5 m |
| Opgenomen vermogen laserlasunit | 4.200 W |
| Maximale stroomopname laserlasunit | 21 A |
| Afmetingen laserlasunit | 512 x 728 x 327 mm |
| Gewicht laserlasunit | 38,2 kg |
| Vermogen CNC-snijtafel | 250 W |
| Maximale stroomopname CNC-snijtafel | 2,5 A |
| Afmetingen CNC-snijtafel | 1230 x 1175 x 1157 mm |
| Gewicht CNC-snijtafel | 158 kg |
Welke materialen kan de machine verwerken?
| Materiaal | 1200W | Graveerbaar | ||
|---|---|---|---|---|
| Braamvrij snijden | Max. snijdikte | Lassen | ||
| Koolstofstaal / laaggelegeerd staal (A36/Q235/#45) | 0,2 – 10 mm | 12 mm | 0,2 – 5 mm | Ja |
| Gelegeerd staal / gereedschapsstaal / hoogwaardig constructiestaal | 0,2 – 4 mm | 6 mm | 0,2 – 5 mm | Ja |
| Roestvast staal (304, 316, 430) | 0,2 – 5 mm | 10 mm | 0,2 – 5 mm | Ja |
| Verzinkt plaatstaal | 0,2 – 10 mm | 10 mm | 0,2 – 5 mm | Ja |
| Aluminiumlegeringen | 0,2 – 4 mm | 7 mm | 0,2 – 4 mm | Nee |
| Messing | 0,2 – 3 mm | 4 mm | 0,2 – 4 mm | Nee |
| Titaniumlegeringen | 0,2 – 5 mm | 5 mm | 0,2 – 5 mm | Ja |
| Nikkellegeringen | Ja | 4 mm | 0,2 – 3 mm | Ja |
| Brons | Ja | 4 mm | 0,2 – 4 mm | Nee |
| Magnesiumlegeringen | Ja | 3 mm | 0,2 – 3 mm | Nee |
| Kobaltlegeringen | Ja | Ja | Ja | Ja |
| Gelakte / gecoate platen | Ja | Ja | Ja | Ja |
Aanbevolen gas, druk en nozzle
| Toepassing | Materiaal | Aanbevolen gas | Aanbevolen druk | Aanbevolen nozzle |
|---|---|---|---|---|
| CNC-snijden | RVS Aluminium Messing Koolstofstaal Verzinkt plaatstaal (0,2 – 1 mm) |
99,99% stikstof of 99,99% argon of perslucht |
> 0,6 MPa | Standaard snijnozzle (meegeleverd) |
| RVS (2 – 5 mm) Aluminium (2 – 4 mm) Messing (2 – 3 mm) |
99,99% stikstof of 99,99% argon of perslucht |
> 1,2 MPa | Standaard snijnozzle (meegeleverd) |
|
| RVS (2 – 5 mm) Aluminium (2 – 4 mm) Messing (2 – 3 mm) |
99,99% stikstof of 99,99% argon of perslucht |
> 0,6 MPa | SaveGas-nozzle (meegeleverd) |
|
| Titaniumlegering TC4 (1 mm) | 99,99% argon | > 1,2 MPa | Standaard snijnozzle (meegeleverd) |
|
| Titaniumlegering TC4 (2 – 5 mm) | 99,99% argon | > 1,2 MPa | SaveGas-nozzle (meegeleverd) |
|
| Koolstofstaal (2 – 10 mm) Verzinkt plaatstaal (2 – 10 mm) |
99,99% zuurstof | 0,06 – 0,07 MPa | Dubbele nozzle (optioneel) |
|
| Lassen | RVS Aluminium Messing Koolstofstaal Verzinkt plaatstaal |
99,99% stikstof of 99,99% argon |
0,1 – 0,2 MPa of 15 – 30 l/min |
Lasnozzle (meegeleverd) |
| Handmatig reinigen | Reinigingsnozzle (meegeleverd) | |||
| CNC-reiniging | 0,6 MPa | CNC-reinigingsnozzle (meegeleverd) | ||
| Handmatig snijden | 99,99% stikstof of 99,99% argon of perslucht |
> 0,8 MPa | Handmatige snijtip (meegeleverd) |
